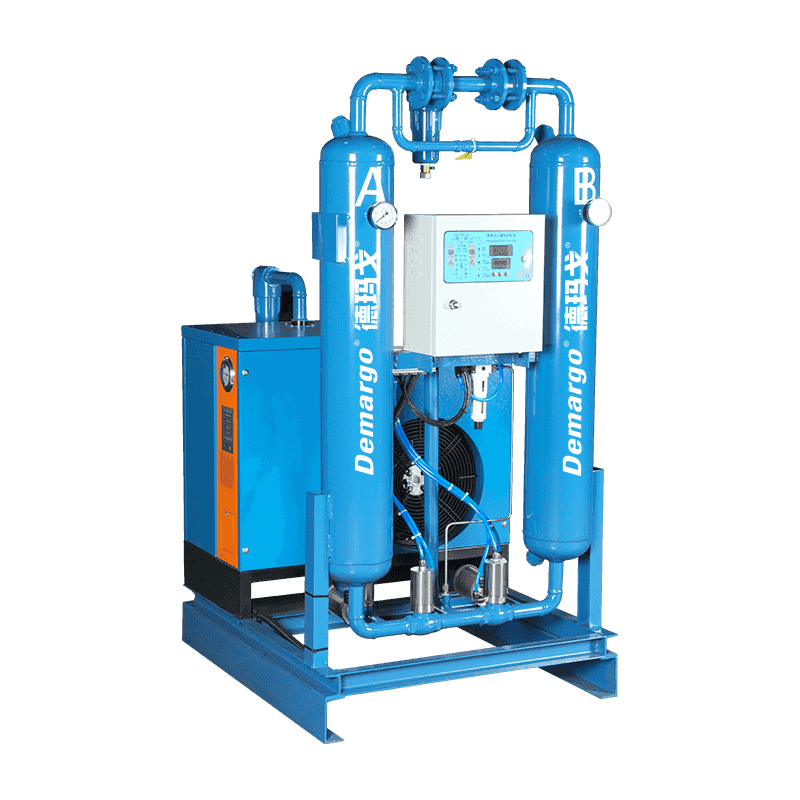

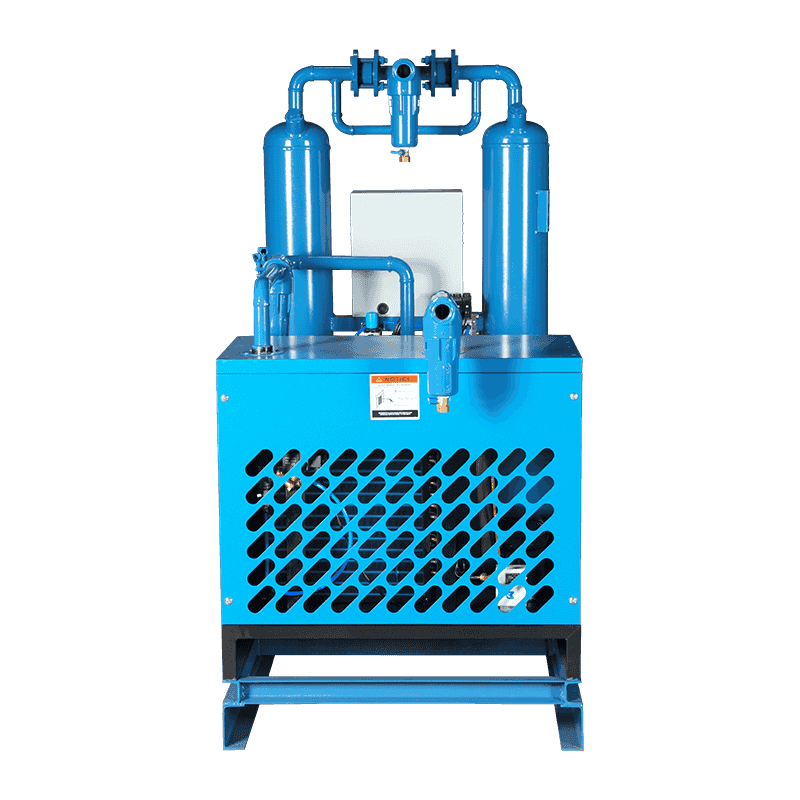

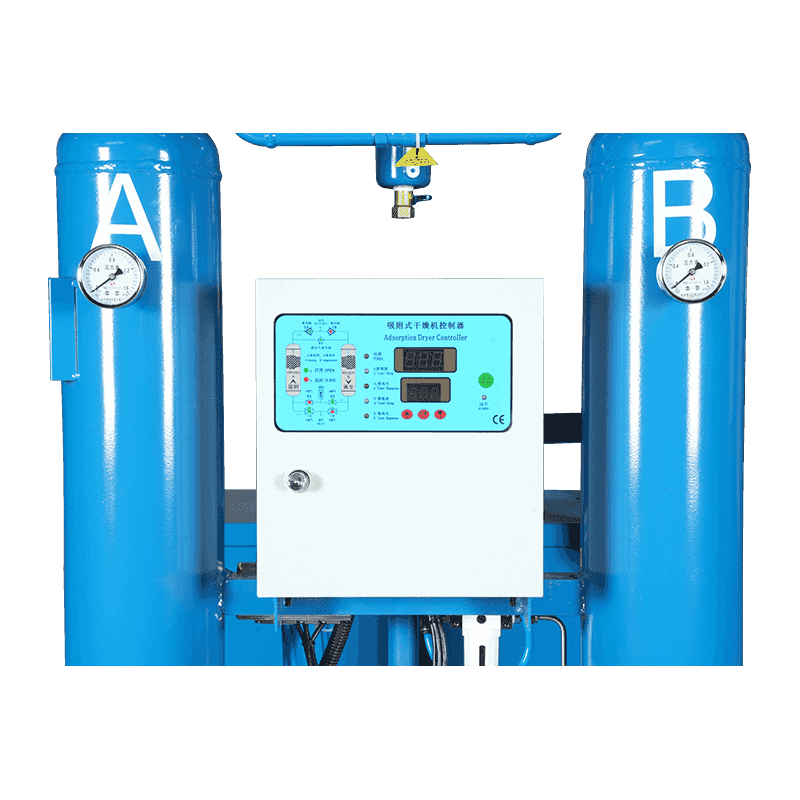

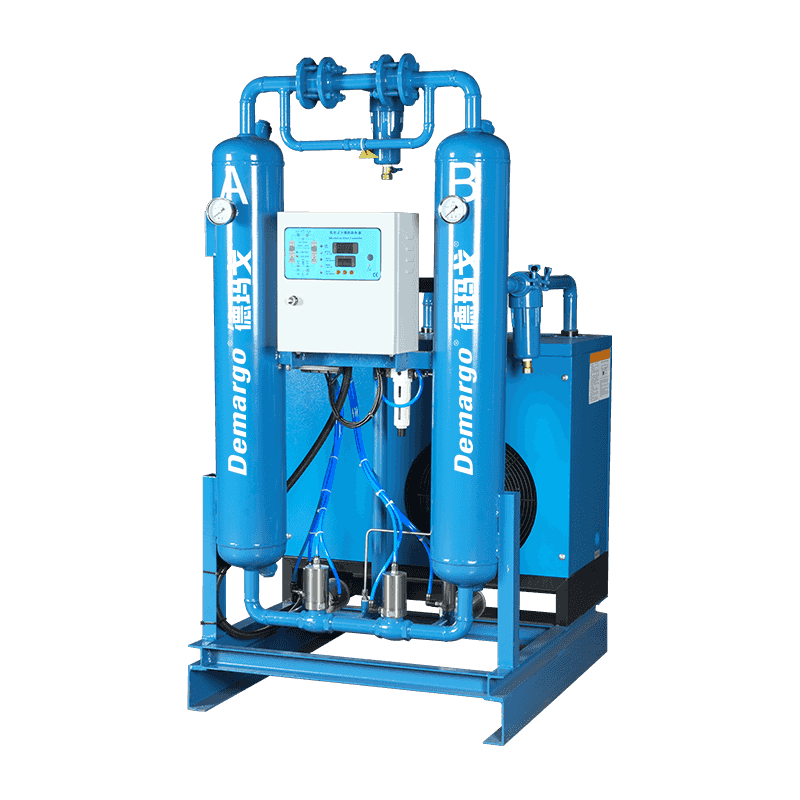

U kombiniranom kombiniranom stroju, komprimirani zrak prvo ulazi u predkorušicu u hladnoj sušilici radi razmjene topline suhim komprimiranim zrakom iz sušilice, tako da se temperatura suhog komprimiranog zraka povećava, a istodobno se smanjuje temperatura komprimiranog zraka u evaporator, a dio vode se uklanja u evaluaciju, a smanjuje se u sobi. Zatim ulazi u isparivač radi izmjene topline tako da se komprimirani zrak ohladi na temperaturu rosišta od oko 5 ° C. Većina vode, ulja i nekih nečistoća u komprimiranom zraku se ovdje kondenzira, a zrak i voda razdvajaju se separatorom zračne vode, a zatim se voda i ulje ispuštaju kroz automatski odvod. Osušeni komprimirani zrak ulazi u sušilicu kroz filter za uklanjanje ulja i dalje uklanja vodu na temperaturu rosišta koja zadovoljava zahtjeve. Suhi komprimirani zrak koji izlazi iz sušilice uklanja se filter za uklanjanje prašine kako bi se uklonila malu količinu prašine koju je sušilica stvorila i vratila se u prehlada u hladnoj sušilici kako bi se ohladila vrući i vlažni zrak, tako da se njegova vlastita temperatura može povećati, što je također korisno za regeneraciju suše. Istodobno, grijani suhi komprimirani zrak također može spriječiti da se kondenzacija dogodi u cjevovodu za prenošenje.
Upit
Opis proizvoda
| Ulazni pritisak | 0,6 ~ 1,0MPa |
| Izlazni zračni tlak rosica | -40 ~ -70 ℃ |
| Pad pritiska | ≤0.05MPa |
| Temperatura okoliša | ≤32 ℃ |
| Temperatura ulaznog zraka | ≤45 ℃ |
| Očistite volumen zraka | 3 ~ 5% |
| Model | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapacitet (NM 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Zračna veza | Zg1 ” | Zg1 ” | Zg1½ " | Zg1½ " | Zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Snaga kompresora (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Brzina cirkulacije vode za hlađenje | prisilno hlađenje zraka | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Napon (v/hz) | 220/50 ili 380/50 | 380/50 | |||||||||||||||||
| Neto težina (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Dimenzije (mm) | Dužina | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Širina | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Visina | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
