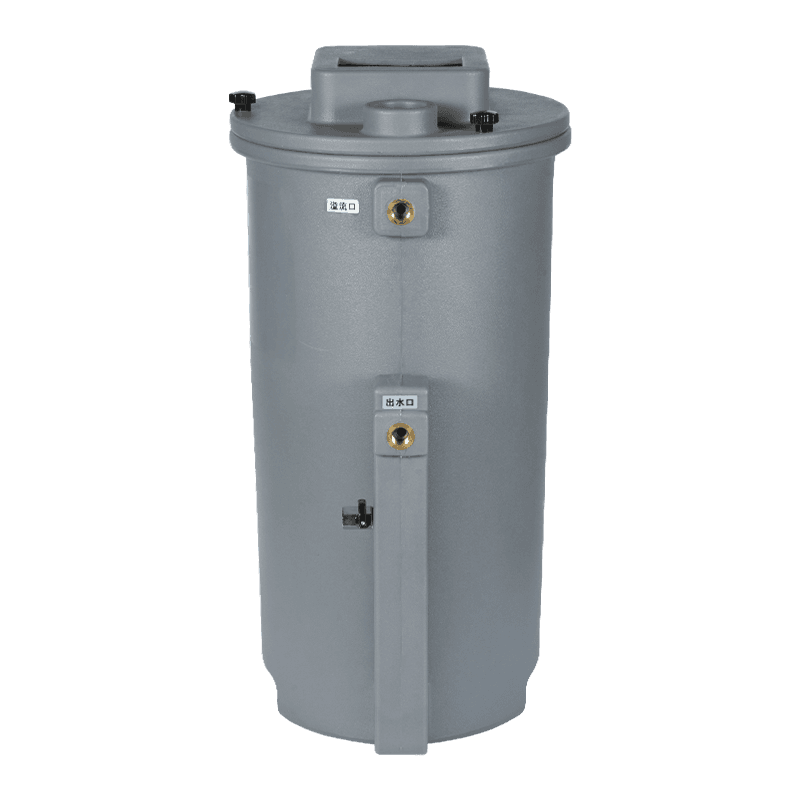

Princip rada (kapacitet obrade 4-8m 3 /min)
1. Kondenzat komprimiranog zraka koji sadrži ulje ulazi u komoru za dekompresiju kroz ulaz vode.
2. Tlak sustava oslobađa se u komori za dekompresiju, a kondenzat polako ulazi u filtrirnu komoru.
3. Element filtra za apsorpciju ulja u filtriranoj komori apsorbira i filtrira većinu kapljica ulja u kondenzatu.
4. Kondenzat koji sadrže samo količine traga ulja se zatim filtrira i pročišćava kroz element filtra pročišćavanja.
5. Filtrirani kondenzat izravno se ispušta kroz utičnicu za vodu.

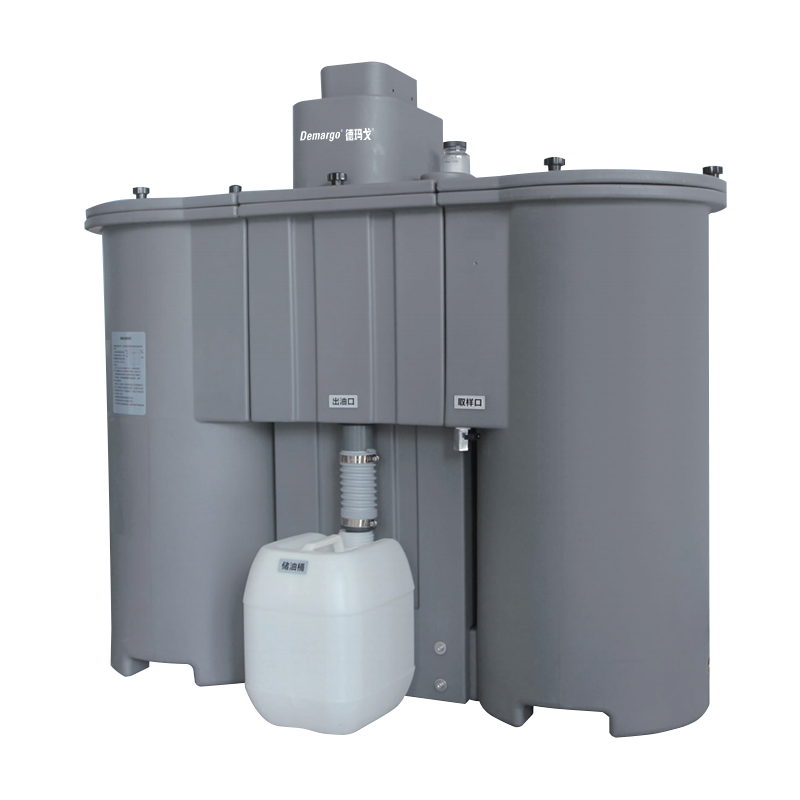

Princip rada (kapacitet obrade 15-70m 3 /min)
1. Kondenzat komprimiranog zraka koji sadrži ulje ulazi u komoru za dekompresiju kroz ulaz vode. Tlak sustava oslobađa se u dekompresijskoj komori, a kondenzat se teče u komoru prije odvajanja.
2. Kondenzat u komori prije odvajanja automatski se odvaja prema različitoj gravitaciji ulja i vode.
3. Kontinuirano zgušnjavanje ulja na gornjem sloju ulazi u bačvu za skladištenje ulja kroz uređaj za prelijevanje.
4. Kondenzat s najmanjim uljem u donjem sloju ulazi u primarni spremnik za filtriranje kroz drugu cijev za preljev kako bi apsorbirao i filtrirao većinu kapljica ulja.
5. Kondenzat koji sadrži samo količine tragova ulja teče u sekundarni spremnik za filtriranje kako bi se dovršila filtracija i pročišćavanje.
6. Filtrirani kondenzat se izravno ispušta kroz izlaz.
Upit
Opis proizvoda
| LS Tablica za odabir separatora uljane vode | ||||||
| Model | Ls4 | Ls8 | LS15 | LS30 | LS45 | LS70 |
| Protok stroja za vijak (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| Promjer ulaza vode | G1/2 " | G1/2 " | 2 × G1/2 " | 2 × G1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Promjer vode | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Promjer izlaza ulja | - | - | DN40 | DN40 | DN40 | DN40 |
| Radna temperatura | 5 ℃ ℃ ~ 60 ℃ | |||||
| Maksimalni radni tlak | 16BAR | |||||
| Materijal | PE | |||||
| Ukupne dimenzije (MM) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Težina (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
