Većina razgovora o kvaliteti komprimiranog zraka započinje filtracijom čestica i prijenosom ulja, no vlaga je često varijabla koja određuje hoće li proces uspjeti ili ne. Tlačna točka rosišta, obično skraćeno PDP, opisuje temperaturu pri kojoj se vodena para u cjevovodu zraka pod tlakom počinje kondenzirati. Kada PDP stoji iznad najniže temperature okoline koju ima cijevna mreža, kondenzacija se stvara unutar samog cjevovoda, a ne samo na mjestu korištenja.
U proizvodnim okruženjima osjetljivim na vlagu, kao što je sklapanje elektronike, farmaceutsko pakiranje i dovod zraka za precizne instrumente, čak i nekoliko stupnjeva odstupanja PDP-a može unijeti dovoljno zaostale vlage da ugrozi kvalitetu proizvoda. Jedan događaj kondenzacije unutar zračnog voda može odnijeti čestice hrđe, stajaću vodu ili biološki rast nizvodno u pneumatski alat, mlaznicu za prskanje ili zatvoreno kućište instrumenta.
Ovaj članak razmatra kako se tehnologije sušenja spajaju u slojeve kako bi se postigle točke rosišta koje jednostupanjski sustav ne može sam postići i kako se to slojevito pretvara u mjerljive dobitke pouzdanosti za zahtjevne primjene.
Ambijentalni zrak uvijek nosi vodenu paru, a komprimiranje tog zraka koncentrira vlagu umjesto da je uklanja. Omjer od otprilike sedam prema jedan tipičan je kada se zrak komprimira s atmosferskog tlaka na standardni radni tlak, što znači da je isti volumen vodene pare sada upakiran u puno manji prostor. Bez obrade, ta koncentrirana para kondenzira se čim se zrak ohladi bilo gdje nizvodno, bilo unutar cijevi, kućišta filtera ili alata.
Osnovna funkcija bilo koje faze sušenja je spustiti točku rosišta pod pritiskom ispod najniže temperature na koju će doći zrak nakon izlaska iz sušara. Faze sušenja u rashladnom stilu obično ciljaju točku rosišta pod pritiskom u rasponu od tri do deset stupnjeva Celzijusa, što je dovoljno za opći zrak u radionici, pneumatske alate i većinu vanjskih cjevovoda u umjerenim klimatskim uvjetima.
Tamo gdje ova pojedinačna faza ne uspijeva je u primjenama gdje nizvodno okruženje pada znatno ispod nule, kao što su vanjske linije instrumenata u hladnim klimama, ili gdje sam proces zahtijeva puno sušiju struju zraka, kao što je rukovanje prahom, optički premaz ili proizvodnja folije za pakiranje osjetljive na vlagu. U tim slučajevima, rashladni stupanj sam po sebi ne može postići potrebnu točku rosišta, pa postaje neophodan sekundarni mehanizam za sušenje.
| Vrsta aplikacije | Tipični potrebni PDP | Dovoljan jednostupanjski |
|---|---|---|
| Opći radionički alati | 3 C do 10 C | da |
| Vanjski cjevovod, umjerena klima | 0 C do 3 C | često |
| Vanjski cjevovod, hladna klima | -20 C ili niže | br |
| Elektronika ili optički procesi | -40 C ili niže | br |
| Rukovanje lijekovima ili praškom | -40 C do -70 C | br |
Adsorpcijski sušač koristi kruti materijal za sušenje, obično aktivirani aluminijev oksid ili molekularno sito, za fizičko vezanje molekula vode na njegovu površinu dok zrak prolazi kroz napunjeni sloj. Za razliku od hlađenja hladnjakom, koje se oslanja na snižavanje temperature kako bi se voda kondenzirala, adsorpcija se oslanja na kemijski sastav površine sredstva za sušenje kako bi se pare odvojile izravno iz struje zraka. Ovaj mehanizam omogućuje adsorpcijskim sustavima da dosegnu daleko niže točke rosišta, često u rasponu od minus četrdeset do minus sedamdeset stupnjeva Celzijusa, ovisno o vrsti sredstva za sušenje i metodi regeneracije.
Konfiguracija dvostrukog tornja standardna je arhitektura za kontinuirani rad. Dok jedan toranj aktivno suši ulaznu struju zraka, drugi toranj se regenerira, što znači da se iz njegovog zasićenog sloja sredstva za sušenje nakupljena vlaga odvodi tako da se može vratiti u rad. Koriste se dva uobičajena pristupa regeneraciji:
Tornjevi mijenjaju uloge u vremenskom ciklusu ili ciklusu pokrenutom točkom rosišta, tako da izlazna struja zraka ostaje kontinuirano suha čak i dok sloj sredstva za sušenje unutar svakog tornja prolazi kroz vlastite faze zasićenja i regeneracije.
Budući da se adsorpcija oslanja na ograničenu površinu sredstva za sušenje, učinkovitost sustava uvelike ovisi o uvjetima ulaznog zraka. Prethodno filtriranje za uklanjanje rasute tekućine i uljnog aerosola uzvodno od tornjeva produljuje vijek trajanja sredstva za sušenje i čuva dostižnu točku rosišta tijekom vremena, zbog čega se adsorpcijski sušači gotovo uvijek postavljaju nizvodno od primarnog stupnja hlađenja ili odvajanja, a ne neposredno nakon kompresora.

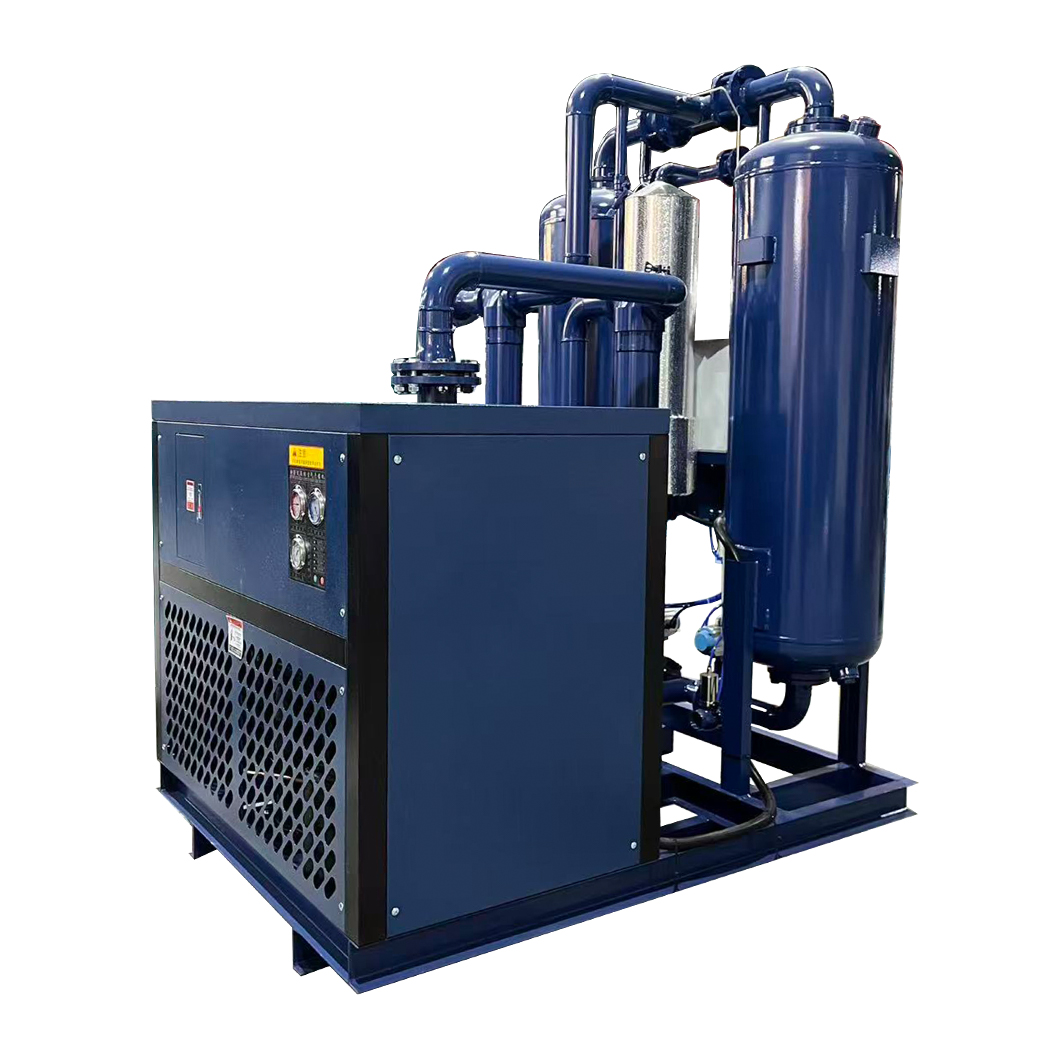

Kombinirani sustav integrira primarni stupanj hlađenja ili odvajanja sa sekundarnim stupnjem adsorpcije u jedan projektirani paket, umjesto da ih tretira kao dvije neovisno veličine i instalirane jedinice. Primarni stupanj preuzima najveći dio opterećenja vlagom, uklanjajući većinu vodene pare i kondenzata prije nego što zrak uopće stigne do slojeva sredstva za sušenje. Faza adsorpcije tada samo treba odvojiti preostali, mnogo manji dio pare kako bi se postigla ultraniska točka rosišta.
Ovaj postupni pristup ima izravnu praktičnu korist: smanjuje opterećenje vlage u slojevima sredstva za sušenje, što produljuje interval između ciklusa regeneracije i smanjuje volumen zraka za pročišćavanje koji se troši tijekom regeneracije bez zagrijavanja. U terenskim podacima prikupljenim u općim industrijskim postrojenjima, uparivanje faze prethodnog hlađenja prije adsorpcije pokazalo je smanjenje potrošnje zraka za pročišćavanje značajnom maržom u usporedbi sa samim adsorpcijskim sušenjem, budući da se po ciklusu treba desorbirati manje vode.
Postavljanje procesa hlađenja prije adsorpcije ne poboljšava samo točku rosišta, nego štiti ekonomičnost cijelog sustava smanjujući koliko napor sloj sredstva za sušenje mora raditi u svakom ciklusu.
Kombinirane jedinice obično se specificiraju kao jedinstveni otisak sa zajedničkim kontrolama, što također pojednostavljuje praćenje točke rosišta. Jedan senzor postavljen na krajnjem izlazu daje točna očitanja performansi sustava, umjesto potrebe za odvojenim točkama nadzora na dvije neovisno kontrolirane jedinice.
Odabir između samostalnog stupnja hlađenja, samostalnog stupnja adsorpcije ili kombiniranog paketa ovisi o ciljnoj točki rosišta, opterećenju vlagom i toleranciji operativnih troškova objekta. Tablica u nastavku sažima praktične kompromise.
| tehnologija | Tipični PDP raspon | Energetski profil | Najbolje odgovara |
|---|---|---|---|
| Samo u hladnjaku | 3 C do 10 C | Niži operativni troškovi | Opći pogonski zrak, alati |
| Samo adsorpcija | -40 C do -70 C | Veći zbog pročišćavanja ili gubitka topline | Hladna klima ili linije za suhi proces |
| Kombinirani sustav | -40 C do -70 C | Smanjeno u odnosu na samu adsorpciju | Suhi zrak velike količine s kontrolom troškova |
Objekti kojima je potrebna samo zaštita od povremenih hladnoća često smatraju da je samostalna rashladna pozornica odgovarajuća, pod uvjetom da su cijevi dobro izolirane i da ne prolaze kroz negrijane vanjske prostore. Postrojenja koja imaju stalnu, veliku potražnju za suhim zrakom, kao što su linije za ekstruziju filma ili proizvodnja optičkih kabela, imaju tendenciju da vide brži povrat ulaganja od kombiniranog paketa jer se smanjeni gubitak zraka za pročišćavanje povećava tijekom tisuća radnih sati godišnje.
Odabir konfiguracije sušenja trebao bi započeti stvarnim zahtjevima nizvodno, a ne nazivnom snagom kompresora. Nekoliko pitanja pomaže u sužavanju odluke:
Za osjetljive sustave upravljanja zrakom za instrumente, mnoge specifikacije zahtijevaju točku rosišta najmanje deset stupnjeva Celzijusa ispod najniže očekivane temperature okoline kao sigurnosnu granicu. Ova margina uzima u obzir fluktuacije tlaka i pomicanje senzora tijekom vremena, i to je jedan od najčešćih razloga zašto se objekti prebacuju s jednostupanjskog na kombinirani pristup sušenja čak i kada se izračunati minimalni zahtjev čini tek neznatno manjim od onoga što samo hlađenje može pružiti.
Učinkovitost bilo kojeg sustava temeljenog na adsorpciji postupno se smanjuje kako se sloj sredstva za sušenje približava zasićenju, a ta degradacija nije uvijek vidljiva bez aktivnog praćenja. Točka rosišta koja raste tjednima ili mjesecima daleko je češća od iznenadnog kvara, zbog čega oslanjanje na fiksni mjerač vremena za regeneraciju bez provjere točke rosišta može ostaviti objekt izložen sporom, neotkrivenom puzanju vlage.
Praktični koraci za upravljanje učinkom sredstva za sušenje tijekom vijeka trajanja sustava uključuju:
Sprječavanje nizvodne kondenzacije u konačnici je stvar dosljednosti, a ne vršne izvedbe. Sustav koji dosegne izvrsnu točku rosišta prvog dana, ali se tijekom sljedeće godine neprimjetno pomakne prema gore, pruža malo praktične zaštite u usporedbi sa sustavom koji se nadzire i održava kako bi održao stabilnu, provjerenu točku rosišta tijekom cijelog servisnog intervala.
Tlačna točka rosišta se mjeri pri stvarnom radnom tlaku sustava komprimiranog zraka, dok se atmosferska točka rosišta odnosi na isti zrak pri standardnom atmosferskom tlaku. Budući da kompresija koncentrira vlagu, tlačna točka rosišta dane struje zraka uvijek je viša od njegove ekvivalentne atmosferske točke rosišta, zbog čega se specifikacije komprimiranog zraka odnose na PDP, a ne na atmosfersku točku rosišta.
Sustavi s nižom točkom rosišta općenito troše više energije kroz gubitak zraka za pročišćavanje ili rad grijača i zahtijevaju pažljivije održavanje sredstva za sušenje. Specificiranje sustava daleko iznad onoga što proces zapravo treba povećava tekuće operativne troškove bez odgovarajuće koristi u kvaliteti ili pouzdanosti, tako da je usklađivanje ciljne točke rosišta sa stvarnim zahtjevima nizvodno isplativiji pristup.
Radni vijek varira s kvalitetom zraka, opterećenjem kontaminacijom i radnim ciklusima, ali medij za sušenje u dobro održavanom sustavu s odgovarajućom predfiltracijom obično ostaje učinkovit nekoliko godina prije nego što je potrebna zamjena. Postrojenja s lošom filtracijom uzvodno ili čestim prijenosom ulja obično imaju kraći vijek trajanja sredstva za sušenje i trebala bi planirati češću inspekciju.
U mnogim slučajevima stupanj adsorpcije može se dodati nizvodno od postojećeg rashladnog sušara kako bi se stvorila učinkovito kombinirana konfiguracija, pod uvjetom da postojeća jedinica ima odgovarajući kapacitet i da raspored cjevovoda dopušta dodatni otisak. Prije dodavanja sekundarnog stupnja sušenja preporučuje se odgovarajuća procjena kapaciteta postojeće primarne faze.
Iznenadni porast točke rosišta najčešće je uzrokovan neuspjelim ili zaobiđenim ciklusom regeneracije, napuknutim ili kanaliziranim slojem sredstva za sušenje koji dopušta zraku da zaobiđe medij ili kvarom predfiltera uzvodno koji preplavi sredstvo za sušenje tekućom vodom ili uljem. Provjera ova tri područja u nizu obično brzo identificira glavni uzrok.
