Po čemu se "CO2 pročišćivač" razlikuje od standardnog filtra za komprimirani zrak?

U svijetu industrijskog komprimiranog zraka, filtracija je aspekt dizajna sustava o kojem se ne može raspravljati, zaštita opreme i procesa od zagađivača kao što su čestice, voda i ulje. Međutim, postoji značajna i često pogrešno shvaćena razlika između filtracije komprimiranog zraka opće namjene i visoko specijaliziranog pročišćavanja potrebnog za specifične primjene. Za industrije koje se oslanjaju na ugljični dioksid (CO2) kao dio svog procesnog plina, ova je razlika kritična. Standardni filtar, iako je izvrstan za zaštitu pneumatskih alata i cilindara, u osnovi je nesposoban pripremiti zrak za interakciju s ugljičnim dioksidom.

Temeljna svrha: Definiranje krajnjeg cilja

Najdublja razlika između ova dva sustava leži u njihovom temeljnom cilju. Ovaj primarni cilj diktira svaki aspekt njihovog dizajna, od materijala koji se koriste do postupaka validacije koje moraju proći.

A standardni filtar za komprimirani zrak je dizajniran da zaštiti opremu i procese nizvodno od kontaminanata koji potječu iz samog zračnog kompresora i okolnog okoliša. Njegova je svrha obrambena: ukloniti čestice, tekuću vodu, ulje u obliku aerosola i, u nekim slučajevima, uljne pare iz struje komprimiranog zraka. Zaštićena imovina obično su ventili, aktuatori, alati i strojevi. Fokus je na sprječavanju mehaničkog trošenja, korozije i začepljenja koji dovode do zastoja i troškova održavanja.

U potpunoj suprotnosti, a pročišćivač ugljičnog dioksida, kompresor zraka, filtri i sušači sustav ima potpuno drugačiju misiju. Njegova je svrha uvredljiv ili zaštitni u obrnutom smjeru. Dizajniran je za zaštitu plina ugljičnog dioksida—a time i konačnog proizvoda—od kontaminacije sustavom komprimiranog zraka. U mnogim primjenama instrumentalni zrak se koristi za pokretanje ventila i pumpi koje kontroliraju protok CO2. Ako ovaj zrak instrumenta nije besprijekorno čist i suh, može se infiltrirati u struju CO2 kroz prodiranje, kvar brtvljenja ili tijekom događaja aktiviranja. Zagađivači iz zraka, osobito vlaga i ugljikovodici, mogu uzrokovati ozbiljne probleme, uključujući kemijske reakcije s CO2, kvarenje proizvoda i sigurnosne opasnosti. Stoga je posao pročistača stvoriti barijeru takve čistoće da zrak instrumenta ne predstavlja rizik za osjetljivi CO2 koji kontrolira.

Uklanjanje onečišćenja: dubina i specifičnost

Oba sustava uklanjaju zagađivače, ali se razina uklanjanja—koja se često naziva i stupanj pročišćavanja—i specifični zagađivači na koje se cilja uvelike razlikuju. Ovdje tehničke specifikacije postaju najvažnije.

Standardni filtri komprimiranog zraka ocijenjeni su prema klasama ISO 8573-1, koje definiraju razine čistoće čestica, vode i ulja. Uobičajeni filtar opće namjene može se ocijeniti za:

• Čestice: Klasa 2 (npr. uklanjanje čestica veličine do 1 mikrona s koncentracijom od 100 000 čestica po m³).
• voda: Klasa 4 (npr. točka rosišta pod pritiskom od 3°C, što znači da tekuća voda još uvijek može biti prisutna ako temperatura padne).
• ulje: Klasa 2 (npr. uklanjanje uljnih aerosola do 0,1 mg/m³).

Ove su razine savršeno primjerene za većinu industrijskih pneumatskih primjena. Filtriranje se često postiže kombinacijom mehaničkog odvajanja za rasute tekućine i koalescentnih filtara za fine aerosole.

A pročišćivač ugljičnog dioksida, kompresor zraka, filtri i sušači sustav, međutim, mora raditi na radikalno višoj razini čistoće. Ciljani zagađivači nisu samo smanjeni; oni su praktički eliminirani. Sustav je projektiran za postizanje:

• Ultra-visoka suhoća: Standardna sušilica može postići točku rosišta pod pritiskom od 3°C do -20°C. Sustav pročišćivača za primjenu CO2 obično uključuje a sušilo za sušenje postići a tlačno rosište od -40°C ili niže . Na ovoj razini sva je vlaga u obliku pare, čime se eliminira svaki rizik od ulaska tekuće vode u struju CO2 i stvaranja ugljične kiseline, koja je vrlo korozivna.
• Gotovo potpuno uklanjanje ulja: Dok se standardni filtar bavi tekućim uljem i aerosolima, pročistač također mora ukloniti uljne pare. To zahtijeva dodatnu fazu filtracije, koja se često koristi filtri s aktivnim ugljenom ili drugi specijalni mediji dizajnirani za uklanjanje pare . Cilj je postići razine sadržaja ulja ispod 0,003 mg/m³ (ISO klasa 1) ili čak 0,001 mg/m³, osiguravajući da kontaminacija ugljikovodicima ne može utjecati na okus, miris ili sigurnost proizvoda.
• Kontrola mikroba i čestica: U osjetljivim industrijama poput hrane i pića, pročistači također mogu uključivati sterilni filtri čestica (0,01 mikrona) koji također može uhvatiti mikroorganizme, sprječavajući biološku kontaminaciju plina CO2.

Sljedeća tablica ilustrira snažan kontrast u ciljevima izvedbe:

Arhitektura sustava i integracija komponenti

Standardni filtar često je jedna, samostalna jedinica ili mala skupina filtara (npr. koalescentni filtar nakon kojeg slijedi filtar s aktivnim ugljenom). Sustav izgrađen oko pročišćivač ugljičnog dioksida, kompresor zraka, filtri i sušači je integrirani, višestupanjski sustav pročišćavanja gdje svaka komponenta ima specifičnu i vitalnu ulogu. Sinergija između ovih komponenti je ono što stvara konačnu, zajamčenu čistoću.

1. Predfiltracija: Proces započinje standardnim koalescentnim filtrima za uklanjanje tekuće vode i uljnih aerosola. Ova faza je ključna za zaštitu osjetljivijih i skupljih komponenti nizvodno, kao što je sušilo za sušenje.

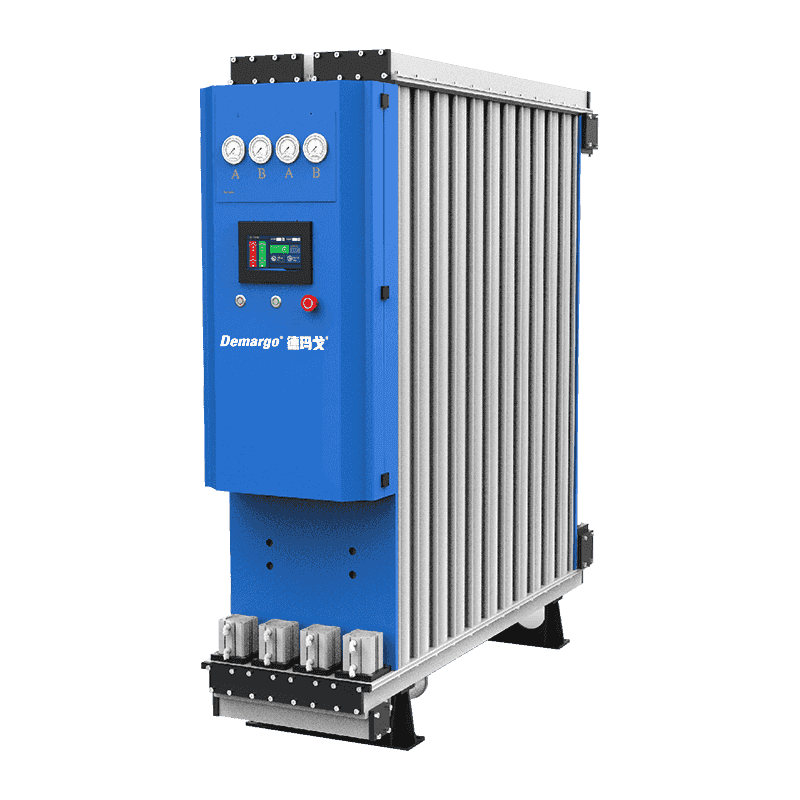

2. Sušenje: Ovo je srce sustava. Iako su rashladne sušilice uobičajene u općoj industriji, one su nedovoljne za pročišćavanje CO2. A sušilo za sušenje je gotovo uvijek obavezan. Ova jedinica koristi higroskopni materijal (sredstvo za sušenje) za adsorpciju vodene pare iz zraka, postižući iznimno niske potrebne točke rosišta. Ovi su sušači obično dizajnirani kao dvostruki tornjevi, što omogućuje kontinuirani rad: jedan toranj aktivno suši zrak dok drugi regenerira.
3. Filtracija za poliranje: Nakon sušenja, zrak prolazi kroz drugi, visokoučinkoviti koalescentni filtar za hvatanje svih sitnih čestica sredstva za sušenje koje su se mogle prenijeti iz sušilice.
4. Uklanjanje pare: Posljednja obrambena linija je filter s aktivnim ugljenom ili drugi specijalizirani filtar za adsorpciju pare. Ova faza je posvećena uklanjanju preostalih tragova uljnih para koje su prošle kroz prethodne faze. To je komponenta koja je najodgovornija za postizanje ultra niskih razina sadržaja ulja koje su potrebne za sigurnost proizvoda.

Ovaj pristup s više barijera osigurava da će, ako jedan stupanj doživi trenutni pad učinkovitosti, sljedeći stupnjevi uhvatiti klizanje onečišćenja. Ova redundancija je obilježje pravog sustava pročišćivača i ne nalazi se u standardnim postavkama filtriranja.

Kompatibilnost materijala i standardi gradnje

Unutarnji materijali i kvaliteta konstrukcije sustava za pročišćavanje održavaju se prema daleko višim standardima od onih za filtar opće namjene.

Standardni filteri često koriste metale poput standardnog čelika ili aluminija za kućišta i unutarnje komponente. Brtve i mediji mogu biti izrađeni od materijala koji su prikladni za namjenu za nekritične primjene, ali mogu potencijalno unijeti onečišćenja ili se s vremenom razgraditi.

A pročišćivač ugljičnog dioksida, kompresor zraka, filtri i sušači Sustav mora biti izgrađen od materijala koji sami neće postati izvor kontaminacije. Ovo je kritična razlika. Kućišta su obično izrađena od nehrđajući čelik , koji je vrlo otporan na koroziju i neće hrđati, što je posebno važno s obzirom na ultra suhi zrak koji struji kroz njega. Svi dijelovi koji se mokre, uključujući brtve i cijevi, izrađeni su od prehrambeni ili visokoučinkoviti polimeri poput PTFE (teflona) koji su inertni, ne ispuštaju plinove i ne ispuštaju kemikalije u struju čistog zraka. To osigurava da sustav ništa ne dodaje zraku koji pročišćava.

Validacija, certifikacija i dokumentacija

Ovo je možda pravno i komercijalno najznačajnija razlika. Za standardne filtre za komprimirani zrak, ISO klasa čistoće koju navodi proizvođač često se prihvaća kao nominalna vrijednost.

Sustav dizajniran kao pročišćivač ugljičnog dioksida, kompresor zraka, filtri i sušači moraju biti provjerljivi i validirani. Krajnji korisnici, posebno u reguliranim industrijama kao što su hrana, piće i farmaceutski proizvodi, zahtijevaju dokumentirani dokaz učinkovitosti. To znači:

• Certifikacija: Oprema može biti certificirana prema relevantnim međunarodnim standardima koji reguliraju čistoću zraka za kontakt s hranom.
• Podaci o provjeri izvedbe: Ugledni dobavljači daju testne podatke iz neovisnih laboratorija koji potvrđuju da sustav isporučuje obećanu točku rosišta i razine sadržaja ulja.
• Certifikati materijala: Dostavljena je dokumentacija koja dokazuje korištenje materijala za hranu, koji su u skladu s FDA-om ili drugih odobrenih materijala.

Ova razina sljedivosti i odgovornosti ne postoji na tržištu standardnih filtara za komprimirani zrak. Kupcima pruža povjerenje i pravnu zaštitu potrebnu za njihove osjetljive operacije.

Posljedice kvara specifične za aplikaciju

Posljedice korištenja standardnog filtera tamo gdje je potreban pročistač su ozbiljne i financijski štetne.

Ako standardni filtar ne radi ili nije specificiran, rezultat je obično povećano trošenje opreme, veći troškovi održavanja i neplanirani zastoji. To su operativni troškovi.

Ako a pročišćivač ugljičnog dioksida, kompresor zraka, filtri i sušači sustav zakaže ili ga nema, posljedice su katastrofalne na razini proizvoda i robne marke:

• U karbonizaciji pića: Vlaga u zraku instrumenta može dovesti do stvaranja ugljične kiseline, uzrokujući metalni ioni za ispiranje iz cjevovoda u proizvod, što rezultira neugodnim okusima i mogućim situacijama povlačenja. Kontaminacija uljem će nepovratno kvariti okus i aromu pića, što dovodi do kvarenja cijele serije.
• U CO2 laserskom rezanju: Vlaga zagađuje spremnik pomoćnog plina poremetiti prijenos energije lasera , što dovodi do loše kvalitete rezanja, nedosljednih rezultata i oštećenja skupe laserske optike.
• U pakiranju hrane: Kontaminirani zrak koji se koristi za kontrolu ventila za ispiranje CO2 može uvesti mikrobe ili ugljikovodike, ugrožavajući sigurnost proizvoda i rok trajanja .
• U proizvodnji elektronike: vlaga može uzrokovati nepredvidiv rad ventila, ometajući precizne proizvodne procese.

Trošak jedne pokvarene serije proizvoda može biti višestruko veći od ulaganja u odgovarajući sustav pročišćavanja.
